Suministro e instalación exitosa de 04 compuertas radiales y 04 compuertas deslizantes, garantizando una operación hidráulica confiable y un control eficiente de caudales, con cumplimiento del cronograma bajo modalidad EPC y consolidando a IMM METALES como referente en infraestructura hidráulica de gran escala en el Perú.
Proyectos > Bocatoma La Peña

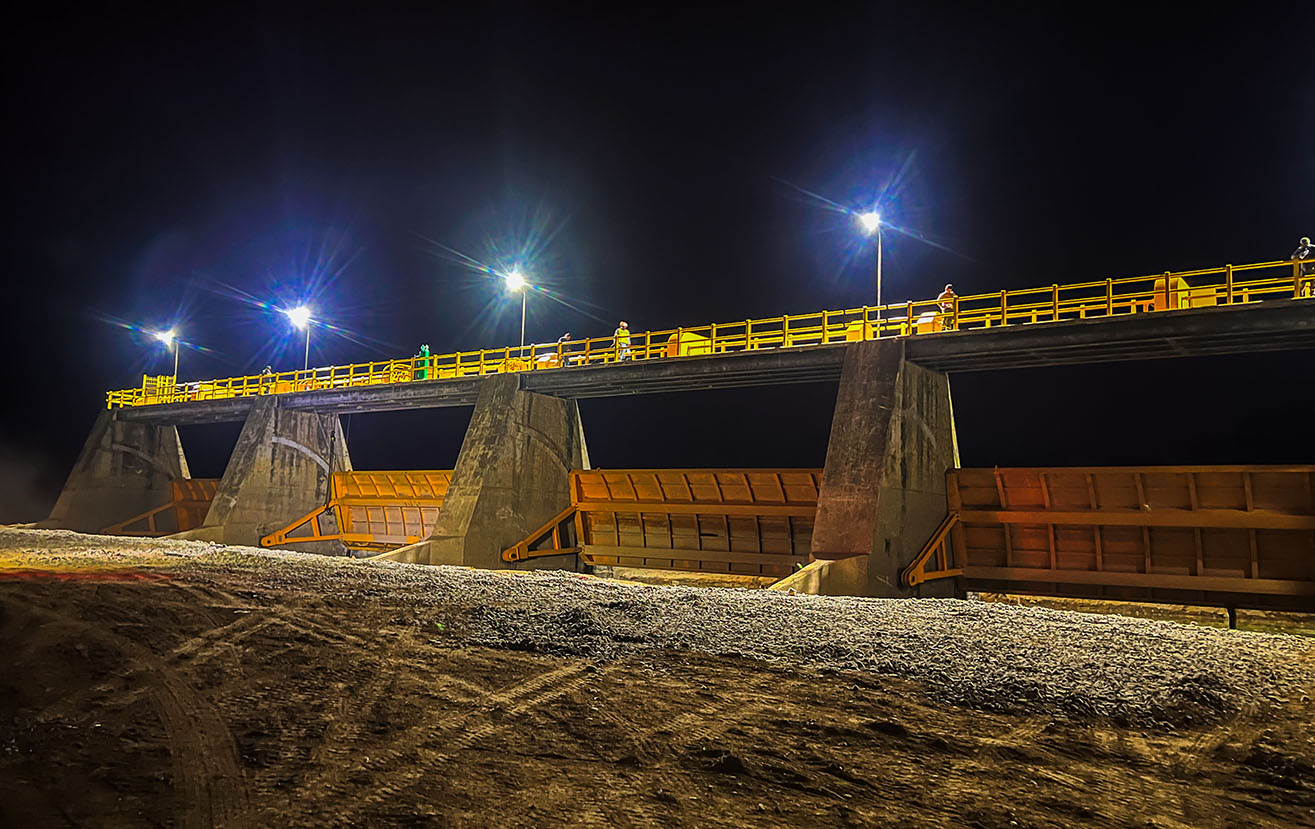

Compuertas radiales | Bocatoma La Peña
El desafío
El Proyecto Binacional Puyango requería un sistema de control hidráulico robusto y confiable para la Bocatoma La Peña, ubicada en una zona de alta variabilidad hidrológica y exposición a crecidas estacionales significativas.
Principales retos técnicos:
- Diseño estructural de compuertas radiales de gran luz (15 m) sometidas a elevadas presiones hidrostáticas.
- Control preciso de caudales para riego y regulación del sistema.
- Garantizar hermeticidad, estabilidad estructural y durabilidad frente a condiciones agresivas.
- Integración total bajo modalidad EPC incluyendo ingeniería, fabricación y montaje.
La solución

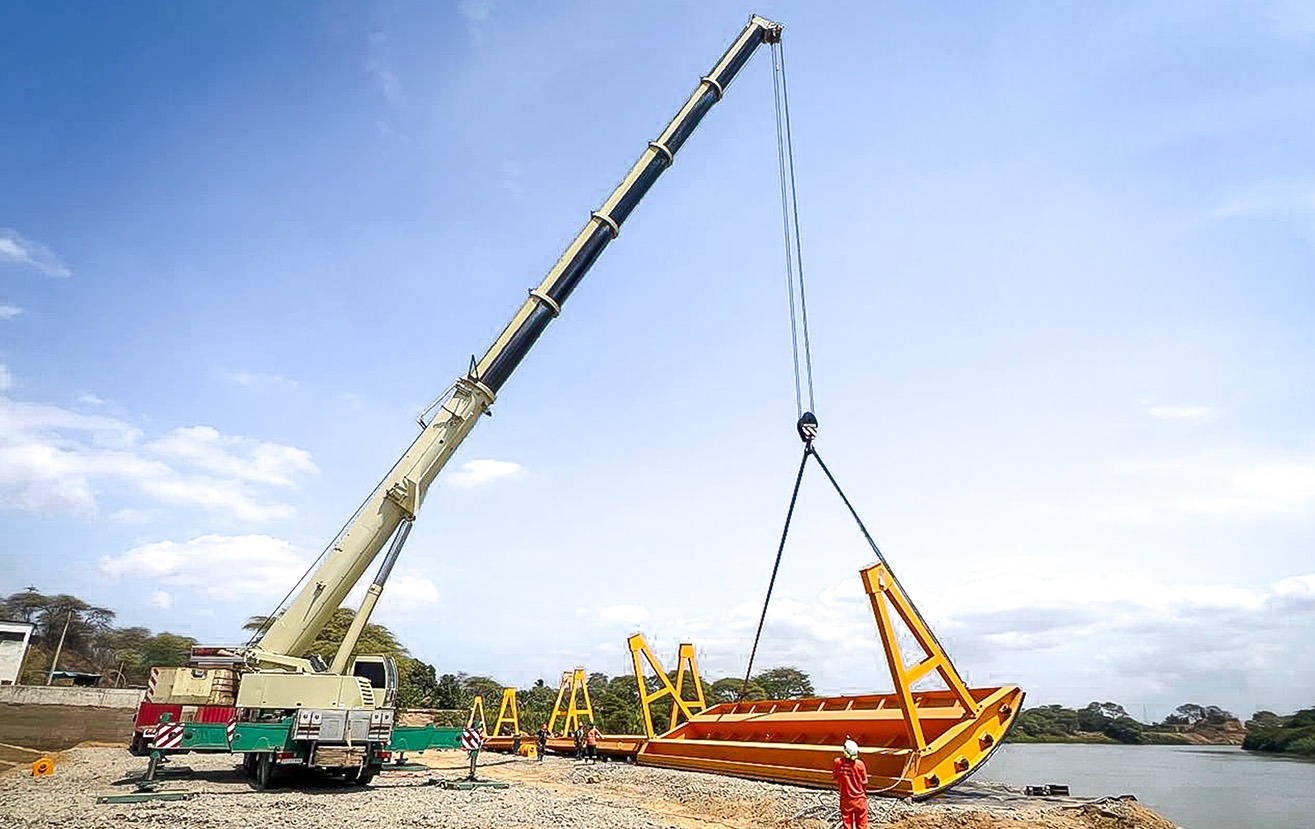

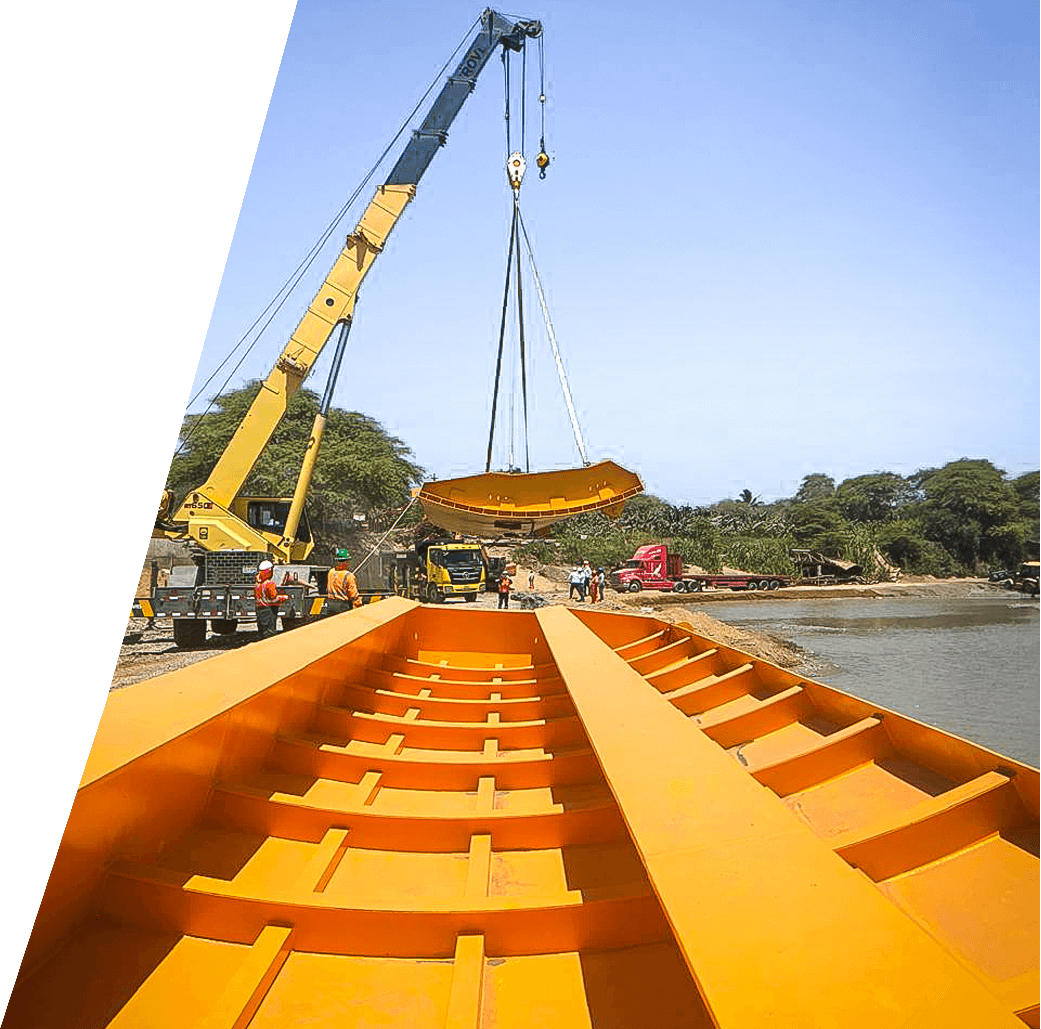

IMM METALES desarrolló una solución integral bajo modalidad EPC que comprendió ingeniería de detalle, fabricación especializada, control de calidad y supervisión de instalación, incluyendo el cálculo estructural bajo cargas hidrostáticas y combinaciones de servicio, modelamiento y verificación de deformaciones admisibles, diseño de brazos radiales, tablero curvo, ejes y sistemas de izaje, así como el diseño de compuertas deslizantes con sistemas de sellado y guías mecanizadas; todo ello respaldado por el uso de acero estructural certificado, procedimientos de soldadura calificados (WPS/PQR), ensayos no destructivos según requerimiento (VT, PT, UT) y un sistema de protección anticorrosiva grado SSPC-SP5 / SA 2½.
